Biện pháp thi công MEP nhà vệ sinh tránh thủng ống nước

Trong chuỗi tiến độ của một dự án xây dựng, hạng mục vách ngăn vệ sinh luôn nằm ở giai đoạn cuối cùng của phần hoàn thiện. Lúc này, toàn bộ hệ thống đường ống điện nước, trục kỹ thuật đã được giấu kín một cách thẩm mỹ sau lớp gạch ốp lát sang trọng.

Đối với các nhà thầu tổng, giai đoạn này tưởng chừng như “dễ thở” nhất nhưng lại tiềm ẩn một rủi ro cực kỳ đau đầu: Khoan thủng đường ống nước ngầm khi lắp đặt vách ngăn. Chỉ một mũi khoan bê tông vô tình để bắt ke góc cố định hệ tấm Compact HPL có thể phá hỏng toàn bộ thành quả của giai đoạn trước.

Bài viết này, với góc nhìn của các chuyên gia kỹ thuật từ TOKY, sẽ chia sẻ biện pháp thi công MEP nhà vệ sinh phối hợp đồng bộ, giúp thầu tổng kiểm soát và loại bỏ hoàn toàn “thảm họa” công trường này.

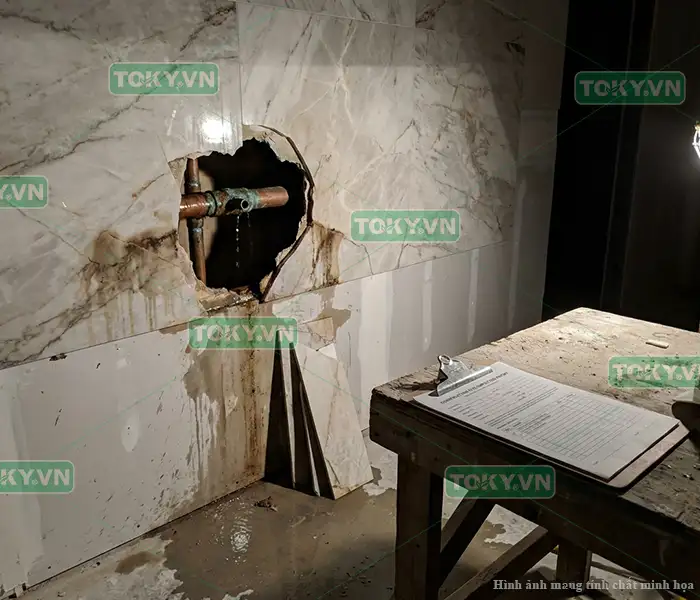

Hậu quả dây chuyền khi xảy ra sự cố khoan trúng ống nước âm tường

Nhiều đơn vị thi công thường chủ quan cho rằng thủng ống nước thì chỉ cần đục ra vá lại là xong. Tuy nhiên, trong thực tế quản lý dự án B2B, sự cố này để lại những hệ lụy dây chuyền rất nghiêm trọng:

• Thiệt hại tài chính nặng nề: Nhà thầu phải chịu toàn bộ chi phí đập phá gạch ốp lát cao cấp, chi phí vật tư MEP vá ống, và đặc biệt là chi phí mua lại gạch mới đúng mã màu để ốp lại.
• Rủi ro ngấm nước ngầm: Nếu lỗ khoan nhỏ, nước không phun ra ngay mà rò rỉ âm thầm. Sau vài tuần hoặc vài tháng đưa vào vận hành, hiện tượng thấm tường, ố mốc mặt tường ngoài hoặc nhỏ nước xuống trần thạch cao tầng dưới mới xuất hiện. Lúc này việc sửa chữa phức tạp gấp mười lần.
• Đứt gãy tiến độ bàn giao: Toàn bộ công tác thử áp lực nước, lắp đặt thiết bị vệ sinh (lavabo, bồn cầu) phải dừng lại để chờ khắc phục sự cố.
• Suy giảm uy tín thương hiệu: Thầu tổng sẽ bị Chủ đầu tư và đơn vị Tư vấn giám sát lập biên bản, đánh giá thấp năng lực quản lý và phối hợp giữa các nhà thầu phụ.

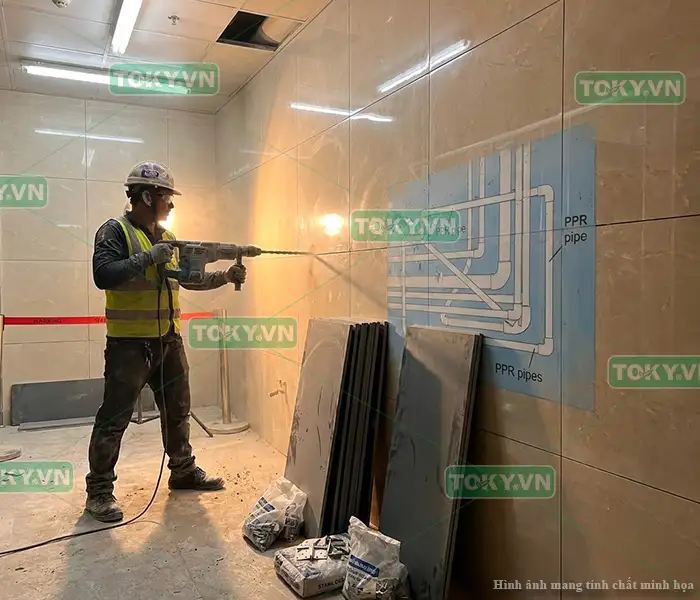

Vì sao biện pháp thi công MEP nhà vệ sinh hiện nay dễ bị xung đột với đội hoàn thiện?

Để tìm ra giải pháp, trước hết chúng ta cần nhìn thẳng vào những nguyên nhân cốt lõi tại hiện trường:

• Thực trạng công trường: Đội thợ MEP thường rút đi sau khi xong phần thô, đội thi công vách ngăn vệ sinh vào sau hoàn toàn “mù” thông tin về sơ đồ đường đi của mạng lưới ống ngầm trong tường.
• Bản vẽ hoàn công đường ống nước toilet thiếu chính xác: Đây là lỗi phổ biến nhất. Quá trình thi công thô thực tế thường phải dịch chuyển ống vài centimet so với bản vẽ thiết kế ban đầu do vướng kết cấu bê tông, nhưng kỹ sư lại quên không cập nhật chính xác vào bản vẽ hoàn công.
• Mất dấu vết định vị sau khi ốp lát: Trước khi trát bả và ốp gạch, các đường mực máy laser định vị của đội MEP có thể đã được vẽ. Nhưng sau khi thợ nề ốp các tấm gạch lên, toàn bộ dấu vết này biến mất 100%.

Do đặc tính của tấm Compact HPL (High-Pressure Laminate) là dòng vật liệu cao cấp, có độ nén và trọng lượng cực kỳ lớn (thường dùng độ dày tiêu chuẩn 12mm hoặc 18mm để chịu nước), nên hệ thống khung chịu lực bắt buộc phải được neo chặt vào tường bê tông bằng các mũi khoan sâu từ 4cm – 6cm. Sự va chạm giữa mũi khoan bê tông siêu cứng và ống nhựa chịu nhiệt PPR là điều tất yếu nếu không có biện pháp phòng ngừa.

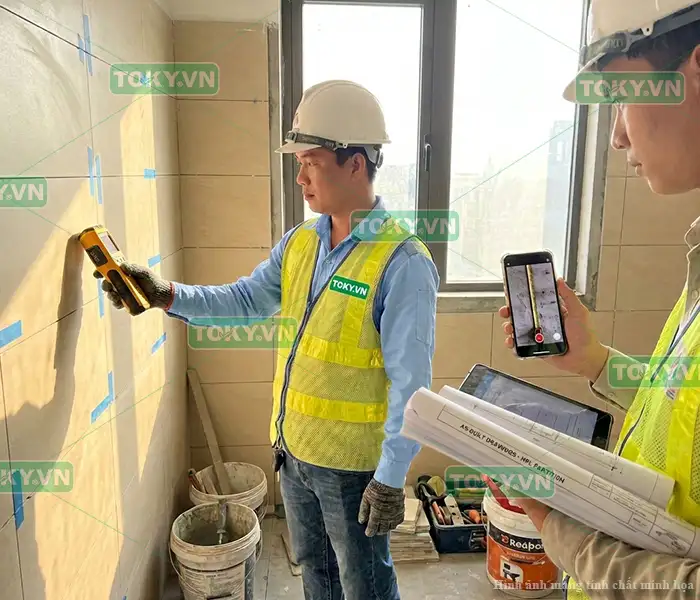

Biện pháp phòng ngừa chủ động từ giai đoạn hoàn thiện thô

Một biện pháp thi công MEP nhà vệ sinh chuyên nghiệp luôn phải tính toán trước bước đi cho các đội hoàn thiện vào sau.

Kiểm soát chặt chẽ bản vẽ hoàn công: Thầu tổng bắt buộc phải yêu cầu đội MEP bàn giao bản vẽ hoàn công có kích thước định vị chi tiết. Khoảng cách từ tim tường hoàn thiện, góc cột đến tim đường ống đứng, ống ngang phải được thể hiện bằng con số cụ thể trên bản vẽ, không chấp nhận các bản vẽ mang tính ước lượng.

Nhật ký hình ảnh hiện trường: Trước khi tiến hành công tác ốp lát gạch, cán bộ kỹ thuật của thầu tổng cần chụp ảnh lại toàn bộ các mảng tường có ống nước đi qua, đặt kèm một chiếc thước dây bên cạnh để làm tư liệu đối chiếu trực quan sau này.

Áp dụng công nghệ dò tìm âm tường: Trước khi bấm máy khoan, đội ngũ kỹ thuật nên sử dụng các dòng máy dò cấu trúc tường chuyên dụng. Thiết bị này có khả năng phát hiện chính xác các dải nhựa PPR, ống kim loại hoặc dây điện âm sau lớp gạch ốp, tạo thêm một màng lọc an toàn tuyệt đối.

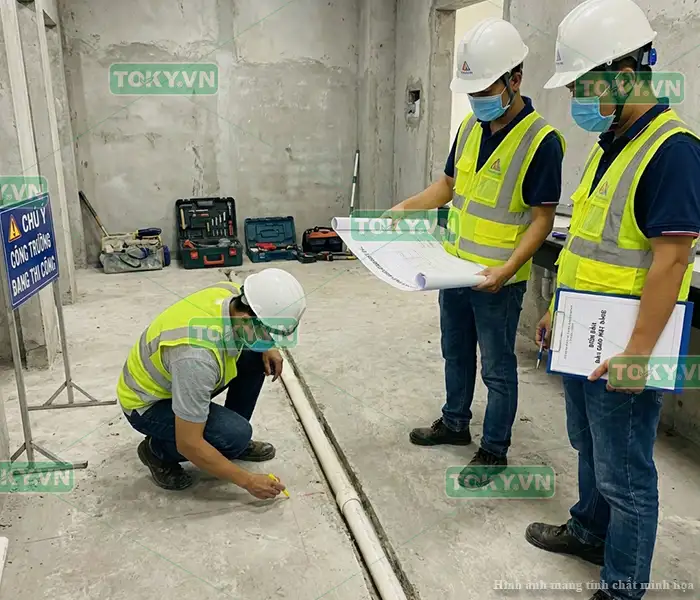

Quy trình 3 bước bàn giao mặt bằng chuẩn giữa Thầu tổng, MEP và Đội vách ngăn

Để dòng chảy công việc không bị gián đoạn và phân định trách nhiệm rõ ràng, quy trình bàn giao mặt bằng cần được chuẩn hóa theo 3 bước sau:

Bước 1: Khớp bản vẽ mặt bằng định vị: Kỹ thuật viên của bên thi công vách ngăn vệ sinh sẽ gửi bản vẽ chia buồng (vị trí đặt các tấm vách bửng phân chia, vách mặt tiền). Thầu tổng có trách nhiệm chồng bản vẽ này lên bản vẽ MEP để rà soát xem có điểm ke góc nào trùng với đường ống nước hay không.

Bước 2: Đánh dấu trực tiếp tại hiện trường: Kỹ sư MEP sử dụng bút dạ chuyên dụng vạch một đường thẳng dọc theo trục đường ống nước chạy ngầm trên mặt gạch ốp lát. Đây là “vùng cấm” cảnh báo thợ khoan không được phép chạm vào.

Bước 3: Ký biên bản bàn giao mặt bằng: Ba bên (Thầu tổng, Thầu MEP, và Đơn vị vách ngăn) cùng ký vào biên bản xác nhận hiện trạng mặt bằng. Khi mọi vị trí nguy hiểm đã được làm rõ trên giấy tờ và thực địa, trách nhiệm thi công an toàn sẽ thuộc về đội lắp đặt vách.

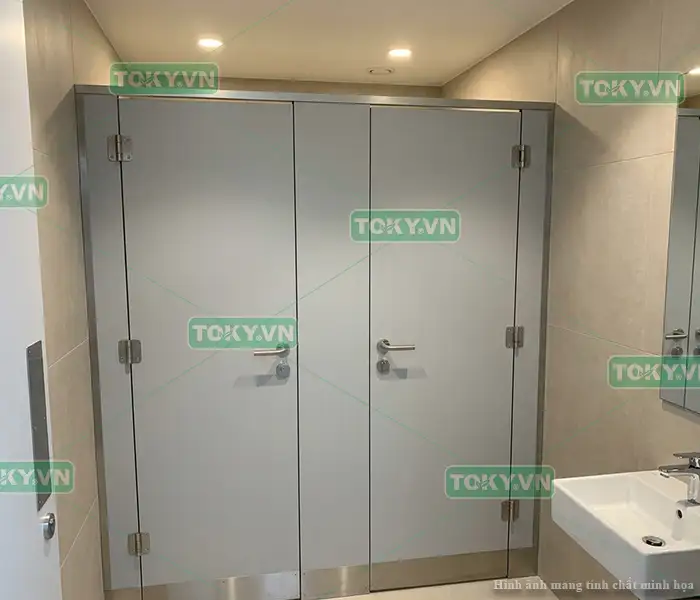

Giải pháp kỹ thuật thông minh từ Vách ngăn vệ sinh TOKY

Là đơn vị có hơn nhiều năm kinh nghiệm thực chiến tại các dự án lớn, TOKY luôn chủ động áp dụng các giải pháp kỹ thuật linh hoạt để bảo vệ hệ thống MEP của khách hàng:

Thay thế Ke góc bằng thanh Nhôm U tường

Đối với các mảng tường có đường ống nước chạy dọc nguy hiểm, TOKY sẽ tư vấn chủ đầu tư chuyển từ phương án dùng ke góc sang dùng thanh nhôm U định hình. Thanh U nhôm ôm dọc theo chiều cao của tấm Compact HPL, cho phép thợ thi công linh hoạt lựa chọn điểm bắn vít. Nếu điểm này có ống nước, thợ có thể nhảy cóc bắn vít lên cao hoặc xuống thấp hơn một cách dễ dàng mà không ảnh hưởng đến kết cấu chịu lực của vách.

Điều chỉnh layout kích thước buồng vệ sinh tối ưu

Nếu phát hiện một trục ống nước đứng nằm đúng vị trí bắt tim vách ngăn, các chuyên gia của TOKY sẽ đề xuất phương án xê dịch nhẹ kích thước buồng vệ sinh (khoảng 2cm – 5cm). Sự điều chỉnh nhỏ này vừa đảm bảo không gian sử dụng tiêu chuẩn, vừa đưa mũi khoan vào vùng tường đặc an toàn.

Tóm lại, sự thành công của một dự án không chỉ đến từ việc chọn được loại tấm Compact HPL chuẩn loại 1 hay phụ kiện Inox tốt, mà nó nằm ở sự chỉn chu trong từng bước phối hợp kỹ thuật. Một biện pháp thi công MEP nhà vệ sinh hoàn hảo phải luôn song hành cùng quy trình bàn giao mặt bằng nghiêm túc cho các hạng mục hoàn thiện sau.

Để nhận được những tư vấn chuyên sâu về biện pháp thi công, bản vẽ thiết kế tối ưu và báo giá thi công vách ngăn vệ sinh đồng bộ cho dự án của bạn, hãy liên hệ ngay với đội ngũ chuyên gia của TOKY để được hỗ trợ khảo sát mặt bằng miễn phí.
